设置 CloudXR 远程操作

设置 CloudXR 远程操作#

NVIDIA CloudXR 可以实现在任何网络上向扩展现实（XR）设备流畅、高保真地进行沉浸式流媒体传输。

Isaac Lab 开发人员可以使用 CloudXR 与 Isaac Lab 一起构建需要沉浸式 XR 渲染以提高空间准确性和/或需要手部追踪以进行灵巧机器人远程操作的远程操作工作流程。

在这些工作流程中，Isaac Lab 渲染并提交机器人模拟的立体视图给 CloudXR，然后 CloudXR 对渲染视图进行编码并通过低延迟、GPU 加速的管道实时将渲染视图传送到兼容的 XR 设备上。来自 XR 设备的手部追踪等控制输入通过 CloudXR 从 XR 设备返回到 Isaac Lab，可以用来控制机器人。

本指南解释了如何在 Isaac Lab 中使用 CloudXR 和 Apple Vision Pro 进行沉浸式流媒体和远程操作。

备注

未来版本计划支持更多设备。

概述#

使用 CloudXR 与 Isaac Lab 包括以下组件：

Isaac Lab 用于模拟机器人环境并应用从远程操作员接收的控制数据。
NVIDIA CloudXR Runtime 在 Isaac Lab 工作站上以 Docker 容器运行，并将虚拟模拟从 Isaac Lab 流式传输到兼容的 XR 设备。
Isaac XR 远程操控示例客户端 是一个用于 Apple Vision Pro 的示例应用程序，可以使用 CloudXR 沉浸式流媒体和远程操作 Isaac Lab 模拟。

本指南将为您介绍如何：

使用 CloudXR 运行 Isaac Lab
使用Apple Vision Pro进行远程操作，包括如何为Apple Vision Pro构建和安装Isaac XR远程操作示例客户端应用程序和使用Apple Vision Pro远程操作Isaac Lab机器人。
在Isaac Lab中为XR进行开发，包括如何使用启用了 XR 扩展的 Isaac Lab ，配置 XR 场景放置和优化 XR 性能。
使用 XR 设备输入控制机器人，包括 OpenXR 设备，重映射架构以及如何实现为 XR UI 事件添加回调。

以及已知问题。

系统要求#

在使用 CloudXR 与 Isaac Lab 之前，请查看以下系统要求：

Isaac Lab 工作站（Linux）

Ubuntu 22.04

Docker 26.0.0+， Docker Compose 2.25.0+ 和 NVIDIA Container Toolkit 。有关如何安装，请参阅 Isaac Lab Docker 指南。

NVIDIA 驱动程序版本 550 或更高

最佳性能要求：16 核 Intel Core i9，X 系列或更高 AMD Ryzen 9，Threadripper 或更高

最佳性能要求：64GB RAM

最佳性能要求：2x RTX 6000 Ada GPU（或等效）

Apple Vision Pro

visionOS 2.0+

Apple M3 Pro 芯片，配备 11 核 CPU，至少 5 个性能核心和 6 个效率核心

16GB 统一内存

256 GB 固态硬盘

基于 Apple Silicon 的 Mac（用于使用 Xcode 为 Apple Vision Pro 构建 Isaac XR 远程操控示例客户端应用程序）

macOS Sonoma 14.5 或更高

Wifi 6 能力路由器

强大的无线连接对于高质量的流媒体体验至关重要

我们建议使用专用路由器，因为并发使用会降低质量

Apple Vision Pro 和 Isaac Lab 工作站必须能够相互实现 IP 可达性（注意：很多机构网络将会阻止设备互相访问，导致 Apple Vision Pro 找不到 Isaac Lab 工作站于网络中）

使用 CloudXR 运行 Isaac Lab#

CloudXR Runtime 在您的 Isaac Lab 工作站上的 Docker 容器中运行，并负责将 Isaac Lab 模拟流式传输到兼容的 XR 设备。

确保已在您的 Isaac Lab 工作站上安装 Docker ， Docker Compose 和 NVIDIA Container Toolkit ，如 Isaac Lab Docker 指南中所描述。

还要确保您的防火墙允许通过运行的 CloudXR 使用的端口进行连接：

sudo ufw allow 47998:48000,48005,48008,48012/udp
sudo ufw allow 48010/tcp

有两种选项可运行 CloudXR Runtime Docker 容器：

随着Isaac Lab和CloudXR Runtime的运行：

在Isaac Lab UI中：定位名为 AR 的面板。
单击 Start AR 。

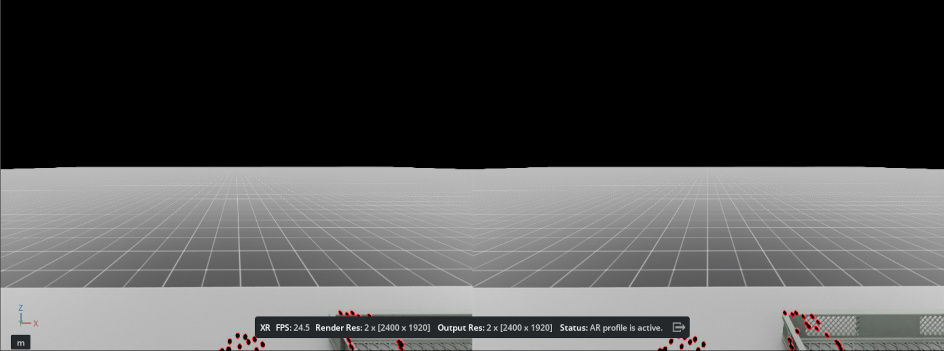

视口应显示正在呈现的两只眼睛，并且您应该看到状态 “AR profile is active” 。

Isaac Lab现在准备好从CloudXR客户端接收连接。接下来的部分将指导您构建并连接CloudXR客户端。

在Isaac Lab中了解有关远程操作和模拟学习的更多信息

要了解有关Isaac Lab远程操作脚本以及如何在Isaac Lab中构建新的远程操作和模拟学习工作流的更多信息，请参阅遥操作和模仿学习。

使用Apple Vision Pro进行远程操作#

本节将带您了解如何为Apple Vision Pro构建和安装Isaac XR远程操作示例客户端，连接到Isaac Lab并远程操作虚拟机器人。

为Apple Vision Pro构建和安装Isaac XR远程操作示例客户端应用程序#

在您的Mac上：

克隆 Isaac XR 远程操作示例客户端 GitHub存储库：

git clone git@github.com:isaac-sim/isaac-xr-teleop-sample-client-apple.git

按照存储库中的README构建并安装应用程序到您的Apple Vision Pro上。

使用Apple Vision Pro远程操作Isaac Lab机器人#

在您的Apple Vision Pro上安装了Isaac XR远程操作示例客户端后，您现在可以连接到Isaac Lab了。

在您的 Isaac Lab 工作站上：

确保Isaac Lab和CloudXR像使用 CloudXR 运行 Isaac Lab 中描述的那样都在运行，包括使用支持远程操作的脚本启动Isaac Lab。例如：
```
./isaaclab.sh -p scripts/environments/teleoperation/teleop_se3_agent.py \
    --task Isaac-PickPlace-GR1T2-Abs-v0 \
    --teleop_device dualhandtracking_abs \
    --enable_pinocchio
```
备注

请记住，上面的脚本应在Isaac Lab Docker容器内部运行（选项1，推荐），或使用环境变量配置为由运行中的CloudXR Runtime Docker容器共享的目录（选项2）。
定位名为 AR 的面板。
单击 Start AR ，并确保视口显示正在呈现的两只眼睛。

返回到您的Apple Vision Pro：

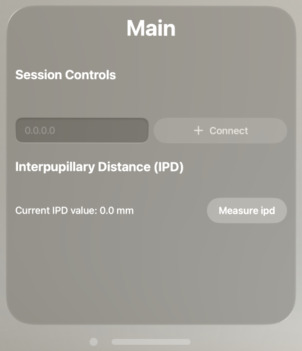

打开Isaac XR远程操作示例客户端。您应该看到一个UI窗口：
输入您的Isaac Lab工作站的IP地址。

备注

Apple Vision Pro和Isaac Lab机器必须可以相互访问IP。

我们建议在此过程中使用专用的Wifi 6路由器，因为许多机构无线网络将阻止设备相互访问，使得Apple Vision Pro无法在网络上找到Isaac Lab工作站。
单击连接。

第一次尝试连接时，您可能需要允许应用程序访问权限，比如手部跟踪和本地网络使用，然后再次连接。
经过一段时间后，您应该可以在Apple Vision Pro上看到Isaac Lab仿真，以及用于远程操作的控件。
单击播放开始远程操作虚拟机器人。现在，机器人的运动应该由您的手动作指导。

您可以重复使用UI控件播放，停止和重置远程操作会话。
小技巧

对于需要双手操纵的远程操作任务，可以使用visionOS辅助功能来控制远程操作，而无需使用手势。例如，为了启用对UI的语音控制：
1. 在 Settings > Accessibility > Voice Control 中，打开 Voice Control
2. 在 Settings > Accessibility > Voice Control > Commands > Basic Navigation 中，打开 <item name>
3. 现在，您可以在应用程序连接时说 “播放” ， “停止” 和 “重置” 来控制远程操作。

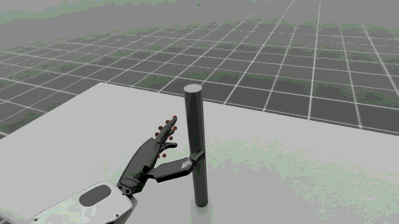

通过移动双手远程操作虚拟机器人。

备注

点表示手关节位置的跟踪。点与机器人运动之间的延迟或偏移可能是由于机器人关节和/或机器人控制器的限制引起的。
完成示例后，单击 断开连接 以断开与Isaac Lab的连接。

在Isaac Lab中了解有关远程操作和模拟学习的更多信息

请参阅遥操作和模仿学习了解如何记录远程操作演示并使用Isaac Lab构建远程操作和模拟学习工作流。

在Isaac Lab中为XR进行开发#

本节将指导您如何在 Isaac Lab 中开发 XR 环境，用于构建远程操作工作流程。

使用启用了 XR 扩展的 Isaac Lab#

为了启用 XR 所需的扩展，并在 UI 中看到 AR 面板，必须通过向使用 app.AppLauncher 的任何 Isaac Lab 脚本传递 --xr 标志来加载带有 XR 体验文件的 Isaac Lab。

例如：您可以通过使用额外的 --xr 标志来调用任何教程中启用和使用 XR。

配置 XR 场景放置#

可以使用 XR 锚点在 XR 设备的本地坐标系内放置机器人仿真，并可通过环境配置中的 xr 字段（类型为 openxr.XrCfg ）进行配置。

具体来说：由 openxr.XrCfg 的 anchor_pos 和 anchor_rot 字段指定的姿势将出现在 XR 设备的本地坐标系原点上，这应该在地板上。

备注

在 Apple Vision Pro 上，本地坐标系可以通过按住数字表冠重置到用户下方的地板上的位置。

例如：如果机器人应该出现在用户的位置，则 anchor_pos 和 anchor_rot 属性应设置为机器人正下方地板上的姿势。

备注

通过在位置的 anchor 处创建一个 primitive，并修改 xr/profile/ar/anchorMode 和 /xrstage/profile/ar/customAnchor 设置， openxr.OpenXRDevice 中应用 XR 锚点配置。

如果正在运行的脚本不使用 openxr.OpenXRDevice ，则需要显式执行这一步骤。

优化 XR 性能#

使用 XR 设备输入控制机器人#

Isaac Lab 提供了一个灵活的架构，用于使用 XR 跟踪数据来控制模拟机器人。本节解释了这种架构的组件以及它们如何相互配合。

OpenXR 设备#

isaaclab.devices.OpenXRDevice 是 Isaac Lab 中启用基于 XR 的远程操作的核心组件。该设备与 CloudXR 接口，从 XR 头显接收跟踪数据并将其转换为机器人控制命令。

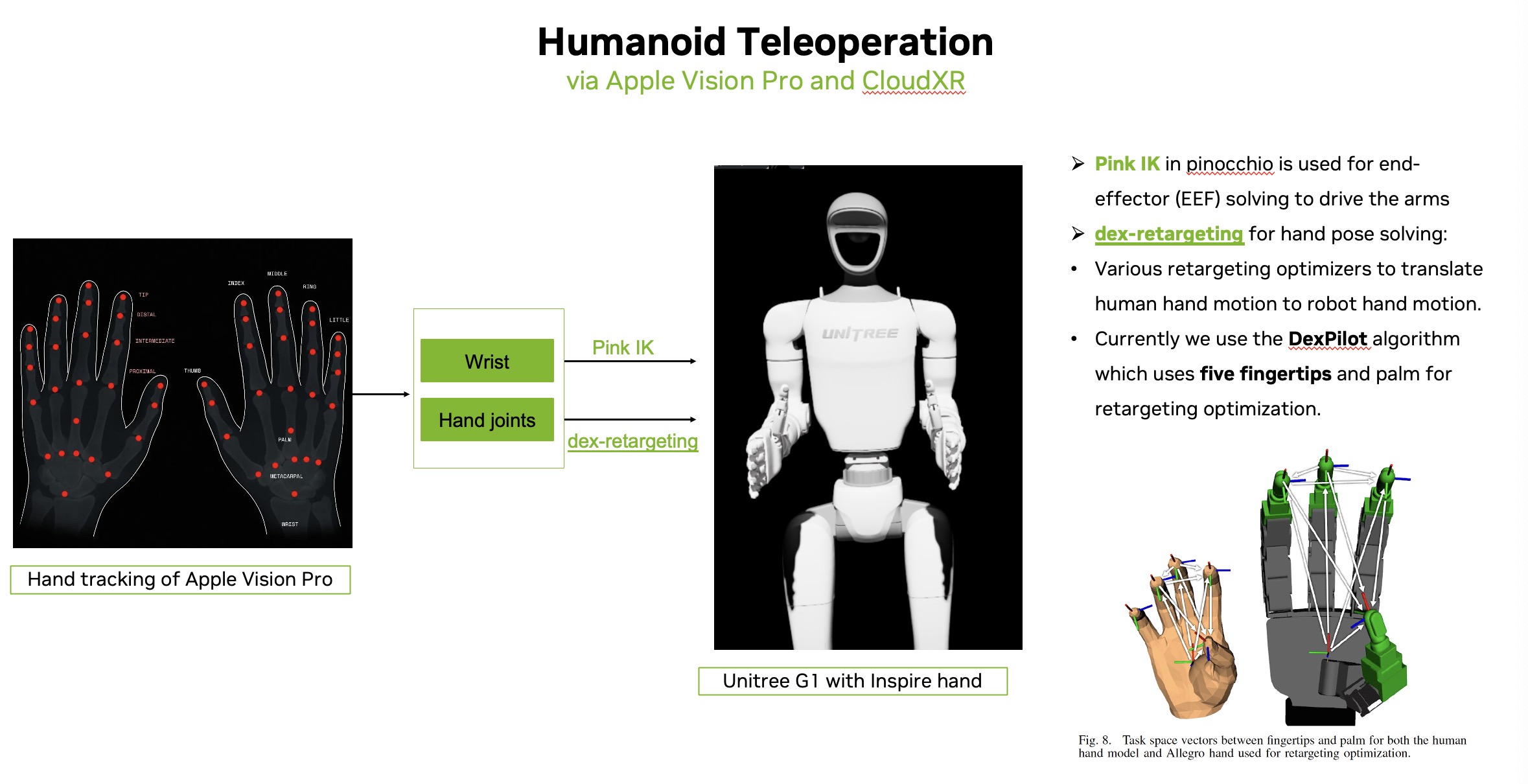

在本质上，XR 远程操作需要将用户输入（如手部移动和姿势）映射（或 “重映射” ）为机器人控制信号。Isaac Lab 通过其 OpenXRDevice 和 Retargeter 架构使其变得简单。OpenXRDevice 通过 Isaac Sim 的 OpenXR API 捕获手部跟踪数据，然后通过一个或多个 Retargeters 将其转换为机器人动作。

在使用 CloudXR 时，OpenXRDevice 还与 XR 设备的用户界面集成，允许用户直接从他们的 XR 环境触发仿真事件。

重映射架构#

Retargeters 是将原始跟踪数据转换为有意义的机器人控制信号的专业组件。它们实现了 isaaclab.devices.RetargeterBase 接口，并在初始化期间传递给 OpenXRDevice。

Isaac Lab 提供了三种主要的手部跟踪 retargeters：

可以组合 retargeters 以同时控制不同的机器人功能。

使用带有手部跟踪的 Retargeters#

以下是设置手部跟踪的示例：

from isaaclab.devices import OpenXRDevice
from isaaclab.devices.openxr.retargeters import Se3AbsRetargeter, GripperRetargeter

# Create retargeters
position_retargeter = Se3AbsRetargeter(
    bound_hand=OpenXRDevice.TrackingTarget.HAND_RIGHT,
    zero_out_xy_rotation=True,
    use_wrist_position=False  # Use pinch position (thumb-index midpoint) instead of wrist
)
gripper_retargeter = GripperRetargeter(bound_hand=OpenXRDevice.TrackingTarget.HAND_RIGHT)

# Create OpenXR device with hand tracking and both retargeters
device = OpenXRDevice(
    env_cfg.xr,
    retargeters=[position_retargeter, gripper_retargeter],
)

# Main control loop
while True:
    # Get the latest commands from the XR device
    commands = device.advance()
    if commands is None:
        continue

    # Apply the commands to the environment
    obs, reward, terminated, truncated, info = env.step(commands)

    if terminated or truncated:
        break

扩展 Retargeting 系统#

Retargeting 系统设计为可扩展。您可以通过扩展 isaaclab.devices.RetargeterBase 类并实现处理传入跟踪数据的 retarget 方法来创建自定义 retargeters：

from isaaclab.devices.retargeter_base import RetargeterBase
from isaaclab.devices import OpenXRDevice

class MyCustomRetargeter(RetargeterBase):
    def retarget(self, data: dict)-> Any:
        # Access hand tracking data using TrackingTarget enum
        right_hand_data = data[OpenXRDevice.TrackingTarget.HAND_RIGHT]

        # Extract specific joint positions and orientations
        wrist_pose = right_hand_data.get("wrist")
        thumb_tip_pose = right_hand_data.get("thumb_tip")
        index_tip_pose = right_hand_data.get("index_tip")

        # Access head tracking data
        head_pose = data[OpenXRDevice.TrackingTarget.HEAD]

        # Process the tracking data
        # Return control commands in appropriate format
        ...

随着 OpenXR 能力的扩展超出手部跟踪以涵盖头部跟踪和其他功能，可以开发额外的 retargeters 将这些数据映射到各种机器人控制范式。

为 XR UI 事件添加回调#

The OpenXRDevice 可以处理由用户与 XR UI 元素（如按钮和菜单）互动触发的事件。当用户与这些元素交互时，设备会触发已注册的回调函数：

# Register callbacks for teleop control events
device.add_callback("RESET", reset_callback)
device.add_callback("START", start_callback)
device.add_callback("STOP", stop_callback)

当用户与 XR UI 交互时，这些回调将被触发以控制模拟或录制过程。您还可以使用客户端自定义键添加自定义消息，这些消息将触发这些回调，从而允许通过直接用户互动的编程方式控制模拟。自定义键可以是与回调注册匹配的任何字符串值。

已知问题#

[omni.kit.xr.system.openxr.plugin] Message received from CloudXR does not have a field called 'type'

此错误消息可以安全地忽略。这是由 Apple Vision Pro 的 CloudXR 框架发送的一个被弃用的、不向后兼容的数据消息引起的，并将在未来的 CloudXR 框架版本中修复。
XR_ERROR_VALIDATION_FAILURE: xrWaitFrame(frameState->type == 0) when stopping AR Mode

此错误消息可以安全地忽略。这是由 AR 模式的退出处理程序中的竞争条件引起的。
[omni.usd] TF_PYTHON_EXCEPTION when starting/stopping AR Mode

此错误消息可以安全地忽略。这是由 AR 模式的进入/退出处理程序中的竞争条件引起的。
Invalid version string in _ParseVersionString

这个错误消息可能是由使用较旧版本的 USD 创作的着色器资产引起的，通常可以忽略。
