训练用于实机部署的 Reach 策略

训练用于实机部署的 Reach 策略#

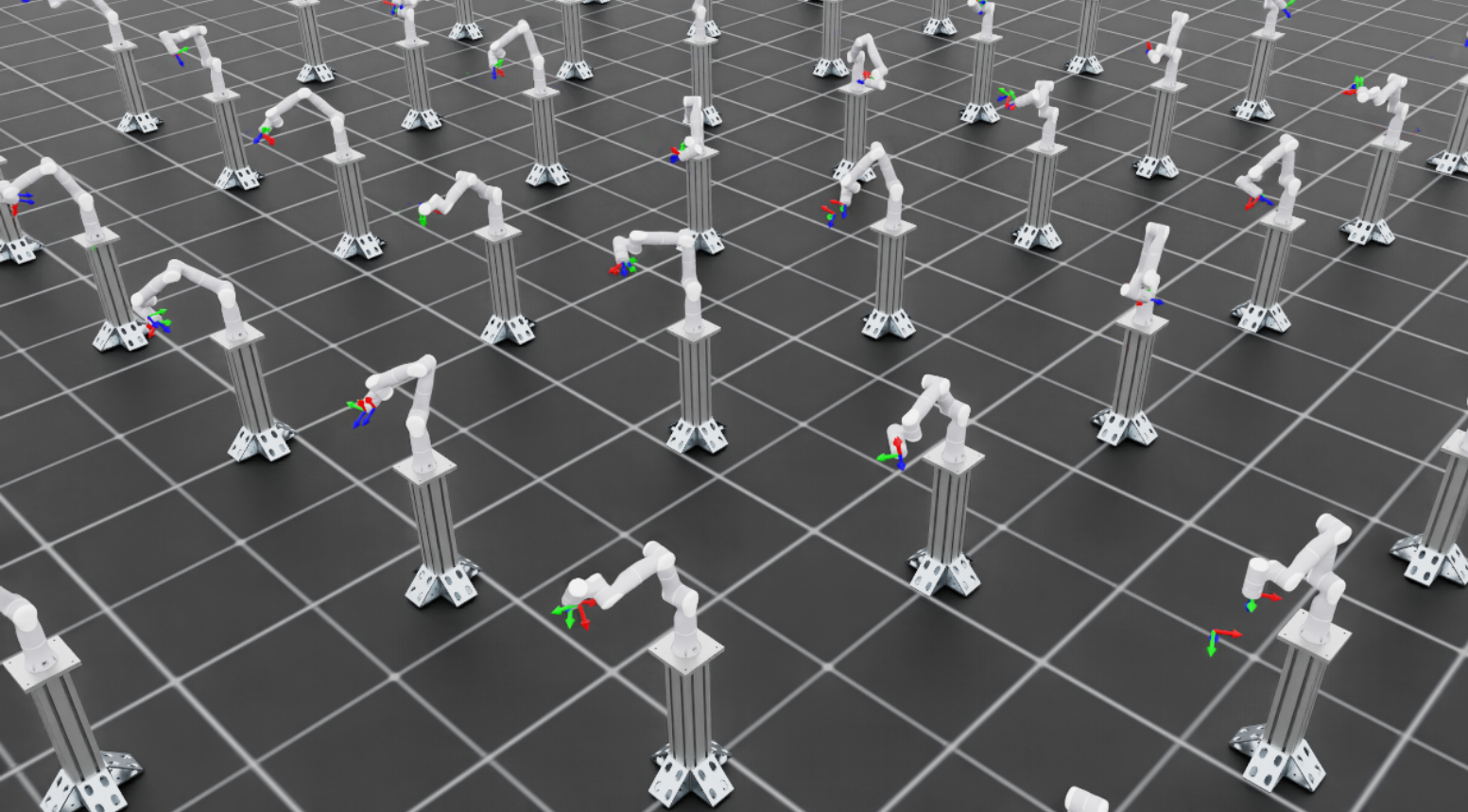

本教程介绍如何训练末端执行器位姿跟踪（Reach）强化学习（RL）策略，并从仿真迁移到真实机器人。完成后，您将得到一个能够控制机械臂、在工作空间内到达任意目标末端位姿的策略。

支持的机器人：

Universal Robots UR10e ：6 自由度工业机械臂
Flexiv Rizon 4s ：7 自由度协作机械臂

本教程的范围：

本教程介绍仿真到现实工作流的训练部分。实机部署步骤，包括机器人接口设置及 ROS 推理节点配置，见 Isaac ROS 文档。

前提条件：

开始之前，请确保已安装并配置 Isaac Lab。如果尚未配置环境，请按安装指南操作。

任务概览#

Reach 任务训练策略跟踪机器人工作空间内随机采样的末端执行器位姿。

工作原理：

在指定工作空间内随机采样目标位姿（位置和朝向）
策略接收当前关节状态和目标位姿作为观测
策略输出增量关节位置指令，使末端执行器朝目标移动
训练时定期重新采样目标，让策略能泛化到整个工作空间

仿真到现实迁移的关键概念#

成功的仿真到现实迁移需要保证三方面的一致性：

输入一致性 ：仿真中的观测必须与实机可获得的观测一致。
系统响应一致性 ：仿真机器人对动作的响应应与实机相近。
输出一致性 ：部署时必须复现对策略输出进行的所有后处理。

妥善处理这些问题后，仅在仿真中训练的策略也能迁移到真实硬件，无需任何实机训练数据。

观测空间#

策略只接收本体感知观测，这些数据可由机器人控制器可靠地提供：

Reach 环境观测#
观测	UR10e 维度	Rizon 4s 维度	来源
`joint_pos`	6	7	机器人关节编码器
`joint_vel`	6	7	机器人关节编码器
`pose_command`	7	7	目标位姿（三维位置 + 四元数）

总观测维度： 19（UR10e）或 21（Rizon 4s）

实现:

@configclass
class PolicyCfg(ObsGroup):
    """Observations for policy group."""

    joint_pos = ObsTerm(func=mdp.joint_pos, noise=Unoise(n_min=-0.0, n_max=0.0))
    joint_vel = ObsTerm(func=mdp.joint_vel, noise=Unoise(n_min=-0.0, n_max=0.0))
    pose_command = ObsTerm(func=mdp.generated_commands, params={"command_name": "ee_pose"})

    def __post_init__(self):
        self.enable_corruption = True
        self.concatenate_terms = True

备注

噪声项默认为零（ Unoise(n_min=-0.0, n_max=0.0) ），即不添加观测噪声。如果希望通过噪声建模进一步提升鲁棒性，可以调整这些值。现代机器人控制器提供的关节状态反馈已足够准确，因此本任务的仿真到现实迁移不需要在训练时额外加噪声。

动作空间#

策略输出 增量关节位置指令 。每个动作指定应叠加到当前关节位置上的增量：

UR10e

self.actions.arm_action = mdp.RelativeJointPositionActionCfg(
    asset_name="robot",
    joint_names=[".*"],
    scale=0.0625,        # ~3.6 degrees per action step
    use_zero_offset=True,
)

Flexiv Rizon 4s

self.actions.arm_action = mdp.RelativeJointPositionActionCfg(
    asset_name="robot",
    joint_names=["joint[1-7]"],
    scale=0.0625,        # ~3.6 degrees per action step
    use_zero_offset=True,
)

每步动作缩放系数为 0.0625 弧度（约 3.6 度），兼顾响应速度和运动平滑性。UR10e 使用 [".*"] 匹配所有关节；Rizon 4s 则显式指定 ["joint[1-7]"] ，匹配 7 个机械臂关节。

动作维度： 6（UR10e）或 7（Rizon 4s）

机器人配置#

每个机器人都有专用的执行器配置和工作空间定义。

UR10e

UR10e 是 6 自由度工业机器人，使用以下执行器配置：

actuators = {
    "shoulder": ImplicitActuatorCfg(
        joint_names_expr=["shoulder_.*"],
        stiffness=1320.0,
        damping=72.66,
        friction=0.0,
        armature=0.0,
    ),
    "elbow": ImplicitActuatorCfg(
        joint_names_expr=["elbow_joint"],
        stiffness=600.0,
        damping=34.64,
        friction=0.0,
        armature=0.0,
    ),
    "wrist": ImplicitActuatorCfg(
        joint_names_expr=["wrist_.*"],
        stiffness=216.0,
        damping=29.39,
        friction=0.0,
        armature=0.0,
    ),
}

末端执行器：

连杆： wrist_3_link
默认朝向：末端执行器朝下（roll = pi，yaw = -pi/2）

目标工作空间：

# Position (meters, relative to robot base)
pos_center = (0.8875, -0.225, 0.2)
pos_range = (0.25, 0.125, 0.1)  # ±25cm x, ±12.5cm y, ±10cm z

# Orientation (radians)
rot_center = (pi, 0.0, -pi/2)
rot_range = (pi/6, pi/6, pi*2/3)  # ±30 deg roll/pitch, ±120 deg yaw

Flexiv Rizon 4s

Rizon 4s 是 7 自由度协作机器人，各关节组的力矩、速度及刚度特性不同：

actuators = {
    # Joints 1-2: Higher torque (123 Nm), lower speed
    "shoulder": ImplicitActuatorCfg(
        joint_names_expr=["joint[1-2]"],
        joint_effort_limit=123.0,
        joint_velocity_limit=2.094,  # 120 deg/s
        stiffness=6000.0,
        damping=108.5,
        friction=0.0,
        armature=0.0,
    ),
    # Joints 3-4: Medium torque (64 Nm), medium speed
    "elbow": ImplicitActuatorCfg(
        joint_names_expr=["joint[3-4]"],
        joint_effort_limit=64.0,
        joint_velocity_limit=2.443,  # 140 deg/s
        stiffness=4200.0,
        damping=90.7,
        friction=0.0,
        armature=0.0,
    ),
    # Joints 5-7: Lower torque (39 Nm), higher speed
    "wrist": ImplicitActuatorCfg(
        joint_names_expr=["joint[5-7]"],
        joint_effort_limit=39.0,
        joint_velocity_limit=4.887,  # 280 deg/s
        stiffness=1500.0,
        damping=54.2,
        friction=0.0,
        armature=0.0,
    ),
}

末端执行器：

连杆： flange
默认朝向：末端执行器朝下（roll = pi）

目标工作空间：

# Position (meters, relative to robot base)
pos_center = (0.4, 0.0, 0.4)
pos_range = (0.4, 0.4, 0.35)  # ±40cm x, ±40cm y, ±35cm z

# Orientation (radians)
rot_center = (pi, 0.0, 0.0)
rot_range = (pi/2, pi/2, pi)  # ±90 deg roll/pitch, ±180 deg yaw

自定义工作空间#

您可能需要修改目标工作空间，以匹配实际部署场景。可调整的主要参数包括：

目标位置范围

修改机器人专用配置文件（如 joint_pos_env_cfg.py ）中的 target_pos_centre 和 target_pos_range ：

# Center of the target workspace (meters, relative to robot base)
self.target_pos_centre = (0.5, 0.0, 0.4)

# Half-extents of the workspace in each dimension
self.target_pos_range = (0.2, 0.2, 0.15)  # ±20cm x, ±20cm y, ±15cm z

影响：

扩大范围会增加任务难度，但有助于提升泛化能力。
确保所有目标位置都在机器人可达范围内（满足运动学限制）。
工作空间之外的目标会导致策略失败。

目标朝向范围

修改 target_rot_centre 和 target_rot_range ：

# Center orientation (roll, pitch, yaw in radians)
self.target_rot_centre = (math.pi, 0.0, 0.0)

# Range of rotation variation around the center
self.target_rot_range = (math.pi/6, math.pi/6, math.pi)  # ±30 deg, ±30 deg, ±180 deg

影响：

扩大朝向范围可训练适用范围更广的策略，但可能减慢收敛。
范围过大（如允许任意旋转）会显著增加训练难度。

动作缩放系数

修改动作配置中的 scale 参数：

self.actions.arm_action = mdp.RelativeJointPositionActionCfg(
    asset_name="robot",
    joint_names=[".*"],
    scale=0.0625,  # Decrease for finer control, increase for faster motion
    use_zero_offset=True,
)

影响：

系数较小：控制更精细、运动更平滑，但到达目标较慢。
系数较大：运动更快，但可能出现突变或越过目标。
部署到实机时必须使用相同的缩放系数。

目标重采样间隔

修改命令配置中的 resampling_time_range ：

self.commands.ee_pose.resampling_time_range = (4.0, 4.0)  # Resample every 4 seconds

影响：

间隔较短：每回合能接触更多不同目标，但到达每个目标的时间更少。
间隔较长：有更多时间精细跟踪，但训练中接触的目标更少。

域随机化#

域随机化有助于策略适应真实机器人行为的变化。

执行器增益随机化：

robot_joint_stiffness_and_damping = EventTerm(
    func=mdp.randomize_actuator_gains,
    min_step_count_between_reset=200,
    mode="reset",
    params={
        "asset_cfg": SceneEntityCfg("robot"),
        "stiffness_distribution_params": (0.9, 1.1),   # 90-110% of nominal
        "damping_distribution_params": (0.75, 1.5),   # 75-150% of nominal
        "operation": "scale",
        "distribution": "uniform",
    },
)

min_step_count_between_reset=200 可避免执行器增益过于频繁地重新随机化，让策略在参数再次变化前有时间适应当前设置。

关节摩擦随机化：

joint_friction = EventTerm(
    func=mdp.randomize_joint_parameters,
    min_step_count_between_reset=200,
    mode="reset",
    params={
        "asset_cfg": SceneEntityCfg("robot"),
        "friction_distribution_params": (0.0, 0.1),  # Add 0-0.1 Nm friction
        "operation": "add",
        "distribution": "uniform",
    },
)

初始关节位置随机化：

reset_robot_joints = EventTerm(
    func=mdp.reset_joints_by_offset,
    mode="reset",
    params={
        "position_range": (-0.125, 0.125),  # ±7 degrees
        "velocity_range": (0.0, 0.0),
    },
)

奖励结构#

策略使用基于关键点的奖励进行训练，同时衡量位置和朝向精度：

@configclass
class RewardsCfg:
    """Reward terms for the MDP."""

    # Linear penalty for keypoint tracking error
    end_effector_keypoint_tracking = RewTerm(
        func=mdp.keypoint_command_error,
        weight=-1.5,
        params={
            "asset_cfg": SceneEntityCfg("ee_frame"),
            "command_name": "ee_pose",
            "keypoint_scale": 0.45,
        },
    )

    # Exponential reward for fine precision
    end_effector_keypoint_tracking_exp = RewTerm(
        func=mdp.keypoint_command_error_exp,
        weight=1.5,
        params={
            "asset_cfg": SceneEntityCfg("ee_frame"),
            "command_name": "ee_pose",
            "kp_exp_coeffs": [(50, 0.0001), (300, 0.0001), (5000, 0.0001)],
            "kp_use_sum_of_exps": False,
            "keypoint_scale": 0.45,
        },
    )

    # Penalties for smooth motion
    action_rate = RewTerm(func=mdp.action_rate_l2, weight=-0.005)
    action = RewTerm(func=mdp.action_l2, weight=-0.005)

基于关键点的奖励在末端执行器坐标系上放置虚拟标记，并测量它们与目标坐标系上对应标记之间的距离。该指标能够自然地同时反映位置和朝向误差。

故障排除#

CUDA 内存不足#

错误：

torch.OutOfMemoryError: CUDA out of memory.

解决办法：

减少并行环境数量：
```
--num_envs 2048  # or 1024, 512, etc.
```
关闭视频录制：

移除 --video 参数，以释放 GPU 显存。

策略不收敛#

如果经过多次迭代奖励仍没有改善：

检查目标工作空间范围 ：确保所有目标位姿都能被机器人到达。
核对关节名称 ：确认仿真与配置中的关节顺序一致。
减小域随机化 ：暂时关闭随机化，确认基础任务能正常运行。

实机运动不平滑#

如果部署后的策略产生突变或不稳定运动：

减小动作缩放系数 ：降低 RelativeJointPositionActionCfg 中的 scale 参数。
核对控制频率 ：确保实机与仿真的运行频率相同（默认为 60 Hz）。
核对关节顺序 ：确认仿真与实机的关节名称和顺序一致。
